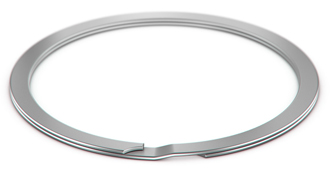

Spirolox® 斯巴罗® 弹性挡圈

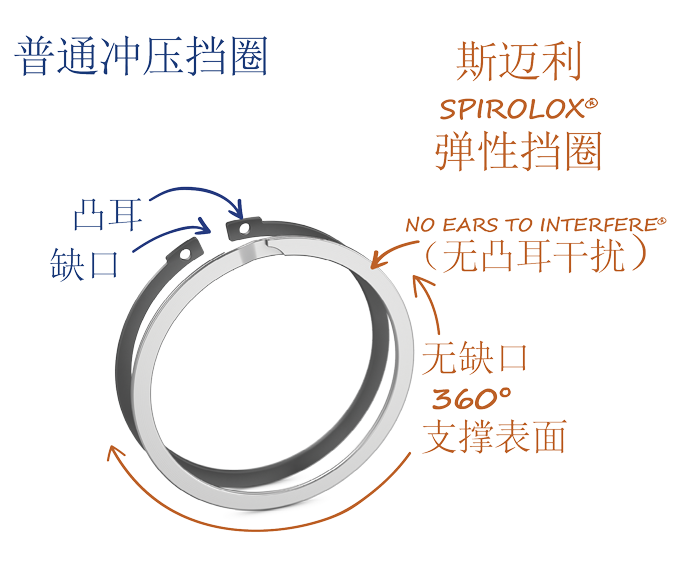

• 无间隙 - 360°支撑表面
• 无耳^® 无干扰配套组件的耳状凸出（均匀的横截面）
• 以不锈钢为原料的产品，经济实用；又因卷绕工艺，避免废料产生
• 对定制设计采用 No-Tooling-Charges™（无模具成本）工艺
• 可轻松装配和拆卸
• 无间隙或凸缘，提供全功能和外形美观的挡圈。

Spirolox 弹性挡圈也称为螺旋弹性挡圈，由 Smalley 独家提供。

螺旋挡圈不会对装置中的配套组件产生凸耳干扰。 螺旋挡圈由扁线卷绕而成。 因为卷绕工艺生产弹性挡圈没有废料，因此 Smalley^® (斯迈利^®) 挡圈能够经济地以碳素钢、不锈钢、铜和许多其他合金为材料进行生产。

Smalley 提供 6,000 多种标准挡圈，备有碳素钢和不锈钢材质的库存。 如果需要定制设计，可以利用 Smalley 的 No-Tooling-Cost™（无模具成本）制造工艺：完善应对大批量产品、原型和流程设计中期的变动。

无论何种应用，Smalley 都可提供具有成本效益和创新的设计解决方案。

可互换的凹槽

螺旋弹性挡圈可与普通的卡扣挡圈（开口簧环）凹槽互换。 访问我们的 Interchange Listing（互换清单）页面，查找适合您应用的正确挡圈。

提供螺旋弹性挡圈

轻型

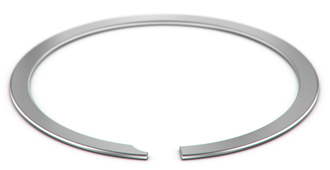

• VH 和 VS （英制） / VHM 和 VSM （公制）

VH/VS 和 VHM/VSM 系列 Spirolox 弹性挡圈被指定用于轻型、低间隙应用或者主要功能为轴向定位而非承载的情况。 这些价廉物美的弹性挡圈 , 经济实用，易于使用，并且非常适合应用在轴向负荷较低的应用。

                          VH（英制）和 VHM（公制）                                         VS （英制）和 VSM（公制）

标准零件
1/4"- 10" 直径
6 mm - 300 mm 直径
碳素钢和不锈钢

中等

• WH 和 WS （英制）

WH 和 WS 系列 Spirolox 弹性挡圈是 Smalley 最流行的弹性挡圈系列。 Smalley 的工程师们已经在该 系列中开发出最多数量的标准弹性挡圈尺寸，从而使客户能够方便地为他们的应用选择和订购配件。 WH 和 WS螺旋 挡圈轻松处理由轻型或中型系列轴承施加的推力负荷。

                                                  WH 系列                                                                          WS 系列

标准零件
1/2" - 11" 直径
军用和航空规格
不锈钢和碳素钢

• EH 和 ES （公制航空）

EH 和 ES 系列公制弹性挡圈是 Smalley 为符合公制航空规格生产的标准螺旋弹性挡圈。 它们适合专为双层螺旋弹性挡圈设计的凹槽，能满足轻到中等负荷应用。

中等负荷

• WHT 和 WST （英制）

许多原始设备制造商专为 WHT 和 WST 系列 Spirolox 弹性挡圈设置凹槽尺寸。 不仅更易于安装，该挡圈系列产品还具有接近我们的重型负荷弹性挡圈设计的承载等级。

                                      WHT 系列                                                          WST 系列

标准零件
1/2"-10 1/2" 直径
碳素钢和不锈钢

重型

• WHM 和 WSM （英制）

WHM 和 WSM 系列 Spirolox 弹性挡圈旨在应对最恶劣的弹性挡圈工作。 WHM 和 WSM 系列弹性挡圈使用标准工业凹槽尺寸，并且可与许多冲压弹性挡圈互换。 应该为那些需要深凹槽、大截面能力的轴向负荷指定该系列。

                                   WHM 系列                                                                      WSM 系列

标准零件
1/4"-15" 直径
军用和航空规格
不锈钢和碳素钢

• DNH 和 DNS （DIN 公制）

DNH 和 DNS 系列 Spirolox 弹性挡圈是 Smalley 针对欧洲或"硬"公制弹性挡圈系列的对等产品。  借助其双层偏转配置，这些螺旋挡圈将适用于通过 DIN 规格建立的凹槽。

标准零件
13 mm - 400 mm 直径
碳素钢和不锈钢

需要满足高速运转要求吗？

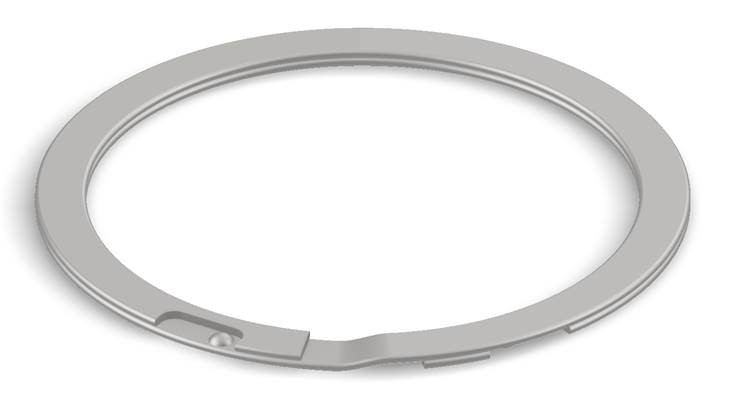

自锁挡圈是高速运转要求应用的理想解决方案。此性能允许挡圈在超过推荐旋转能力高速下正常工作。

了解更多关于我们跨越式创新睿威™ 自锁挡圈。

查看我们的自锁挡圈

附加信息

• 定制挡圈设计
• 设计要求
• 挡圈要求
